GCK·GCL封闭型抽屉式低压交流配电柜
一、用途
GCL□、GCK□系列低压抽出式成套开关设备(以下简称开关柜)用于660V以下的50~60HZ三相三线或三相四线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本柜性能符合 GB7251.1-2005《低压成套开关设备》。

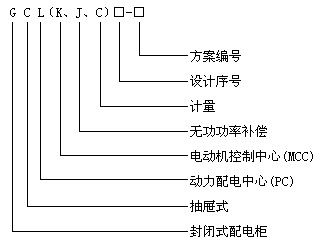

二、型号编制说明

三、使用条件
开关柜系户内装置,适用于下列使用条件:
3.1 周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
3.2 大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%。但可能会偶然地产生适度的凝霜。
3.3 海拔高度不超过2000m。
3.4 安装倾斜不超过5°。
3.5 无显著振动和冲击振动的地方。
3.6 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括带电尘埃)。
四、主要技术性能
4.1 开关柜的额定绝缘电压为交流660V。
4.2 开关柜主电路的额定工作电压为交流220、380、660V。
4.3 开关柜辅助电路的额定工作电压:
交流为110,220,380V。
直流为110,220V。
4.4 开关柜主电路的额定电流等级为:6、10、15、20、25、30、40、50、63、80、100、125、200、250、315(300)、400、500、630(600)、800、1000、1250、1600、2000、2500、3200A。
4.5 馈电垂直母线最大电流1000A。
4.6 辅助电路插件电流10A。
