XGW1-12六氟化硫环网箱
一、概述
环网柜是一种把所有开关设备密封在密封容器呢一,外部无裸露带电体,可适应诸如洪水、污染等各种恶劣环境条件,运行安全可靠性极高的环网开关设备。它应用在10KV配电系统电缆网中,可实现环网供电和辐射供电,而且既可用于户外、又可用于户内。它体积小,节省占地秒年斤毫 ,温暖权可以取代常规的开闭站,被广泛应用于工业园区、街道、机场、个中建筑物、居民区,繁华商业中心等,是我国配电网自动化的理想设备。我公司生产的SF6环网柜采用真空断路器和SF6气体绝缘的负荷开关,采用先进的压气式灭弧原理,体积小,安全可靠,操作方便,具有较高的性价比。SSMCB/SSPGS型环网柜可以满足25KV及以下中压配电系统的各种要求。完整的系列产品,用于网络节点,大大地提高了电力系统供电的可靠性。

环网柜既有负荷开关单元,也有断路器单元,可最大限度的满足用户对环网供电方面的需求。
负荷开关单元使用SF6气体作为绝缘与灭弧介质,采用压气灭弧原理,极大地缩短了灭弧时间,减少了开关工作时的磨损及开关在合闸与分闸时由于SF6分解而生成的有毒气体,能有效地抑制涌流的发生。
供电单元中的短路器使用SF6气体作为绝缘介质,采用真空作为断路器的灭弧介质,因此具有良好的故障电流开断性能及保护性能,能有效的实现电网重购。
基本单元为四回路的负荷开关+断路器组成的环网供电单元,由两台进线负荷开关与两台出线断路器、4个接地开关组成,并可配置配电自动化装置。
可安装在配电线路分断处(线路故障时自动切断故障区段,减少停电)
——具有配电自动化的远方操作及重合功能(减少重合器动作次数,降低停电时间及次数)
——可用作变压器保护的主断路器(当变压器的一次或二次侧的过负荷时进行保护)、安装在用户入口处(切断用户的故障,防止波及配电线路中的其他用户)
产品符合GB7251.1-2005和GB50096-1999国家标准。主要元器件可选用进口开关(如诗耐德生产AN系列和C65系列)也可选用国产开关,可以满足不同场合和不同用户的需求。

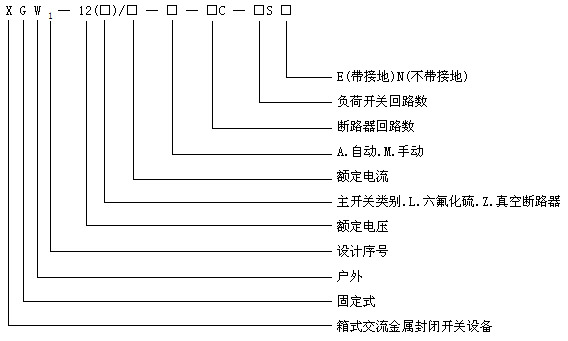

二、型号含义

三、技术参数
断路器技术参数表

序号

名称

项目

单位

参数

1

额定值

额定电压

kV

12

2

额定电流

A

630

3

额定频率

HZ

50

4

额定短时耐受电流

KA

20/4s

5

绝缘水平

额定雷电冲击耐受电压

KA

75

6

1分钟工频耐受电压

KA

42/49

7



开断能力



额定负荷电流

A

630

8

励磁电流

A

21

9

电缆充电电流

A

25

10

闭环开断

A

630

11

断路器开断容量

开断

KA

20

12

关合电流

50

13

机械性能

机械操作次数

10000

14

满负荷开断次数

2000

15

SF6气体

额定气体压力(+20时)

PSI.G

5(0.3kg/cm2G)

16

SF6年漏气率



0.1%


负荷开关技术参数表
序号 名称 项目 单位 参数
1 额定值 额定电压 kA 12
2

额定电流

A 63
3

额定频率

HZ 50
4 额定开断电流 A 630
5

额定短时耐受电流

kA 20/3s
6 峰值耐受电流(关合电流) kA 50
7 工频绝缘水平 相间及相对地 kA 42
8 绝缘断口间 kA 49
9 冲击绝缘水平 相间及相对地 kA 75
10 绝缘断口间 kA 82
11 机械性能 机械操作次数 >5000
12 满负荷开断次数 >400
13 SF6气体 额定气体压力(+20 PSI.G

5(0.3kg/cm2G)

14

SF6年漏气率



0.1%


四、产品使用环境
a.环境温度:-40℃~+50℃
b.相对湿度:0℃~100℃
c.污秽等级:IV级;
d.地震烈度不大于8度;
e.海拔:海拔高度≤4000m
