GGD封闭型固定式交流低压配电柜
GGD型交流低压配电柜,是能源部以促进我国低压配电行业的技术进步,加速低压配电成套开关设备的更新换代为宗旨,于一九九一年下达的技术进步开发项目,由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制,并于一九九二年十月通过了由能源部主持的部级坚定。目前在全国范围内已广泛应用。

一 、用途
GGD型交流低压配电柜适用于发电厂、变电站,厂矿大呢感电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251.1-2005《低压成套开关设备》等标准。

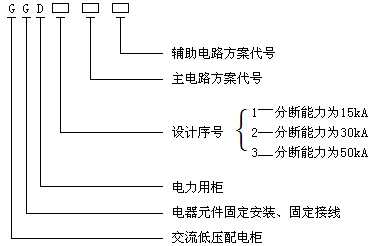

二 、产品型号及含义

三、 使用条件
3.1周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不高于+35℃ 。
3.2户内安装使用,使用地点的海拔高度不得超过2000m。
3.3周围空气相对温度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对温度。(例如+20℃时为90%)应考虑由于温度的变化可能会偶然产生凝露的影响。
3.4设备安装时与垂直的倾斜度不超过5%。
3.5设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
3.6用户有特殊要求时可与制造厂协商解决。
四、电气性能
4.1基本电气参数
型号
额定电压(V)
额定电流(A)

额定短路

开断电流(KA)

额定短时

耐受电流IS(KA)

额定峰值

耐受电流(KA)

GGD1
380
A
1000
15
15
30
B
600(630)
C
400
GGD2
380
A
1500(1600)
30
30
63
B
1000
C

GGD3
380
A
3150
50
50
105
B
2500
C
2000

4.2主电路方案
GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中
GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格
主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A,适合2000KVA及一下的配电变压器选用。
此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜,其主电路方案4个,共12个规格。
4.3辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件,同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
4.4主母排
GGD柜型设计中,GGD1、GGD2允许采用铝母排(LMY)GGD3型柜职能采用铜母排,(TMY),无论采用何种材质的母排,其接受部分必须搪锡工艺处理。
4.5电器元件选择
a.GGD柜主要采用国内已批量生产,技术先进的电器元件,如:CW1系列、RMW系列、CM1系列、RMM系列、ABB、E系列、F系列、S系列,施耐德MT系列和NS系列。由于GGD柜的结构具有较好的安装灵活性。因此,不会因元件的更新改型而造成安装的困难。
b.HD13BX和HS13BX型旋转草早式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型电器元件。
c.为进一步提高主电路的动稳定能力,NLS设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PP0合金材料热塑成型,绝缘强度高、自熄性能好,结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构,成本低,强度高,解决了老产品爬电距离不够的缺陷。
