YDFW-12高压电缆分支箱
一、概述
电缆分支箱是一种用来对10KV电缆线路实施分接、分支、接续及转换电路的设备,多数用于户外。在10KV电力系统中,高压电缆分支箱以及全绝缘、全密封、全屏蔽的特性,以及简单、方便、灵活的连接方式,成为配网电缆化工程的首选设备。它节省了设备和电缆的投资,提高了供电的可靠性,可靠保证人身安全。广泛适用于商业中心、工业园区及负荷密集区。高压电缆分支箱按结构形式和电缆接头种类的不同分为美式电缆分支箱、欧式电缆分支箱。

二、产品特点
● 体积小、结构紧凑、免维护
● 箱体采用不锈钢外加喷漆,有多种颜色可选
● 防尘、抗洪水、耐腐蚀、适合任何恶劣环境
● 安装极为灵活,最多可达八路进出线
● 采用全绝缘、全密封、全屏蔽电缆连接,无需绝缘距离,可靠保证人身安全
● 200A分支电缆街头可作为负荷开关,带负荷拔插,并具有隔离开关的特点
● 可安装带电指示器、故障指示器

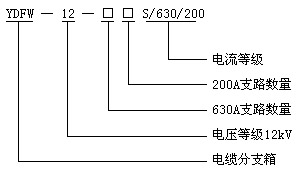

三、型号说明
美式母排型电缆分支箱

美式非母排型电缆分支箱

四、技术参数
技术参数 美式电缆分支箱
项目 200A(分支网) 630(主网)
额定电压 15KV 25KV
额定电流 200A 630A
额定短时耐受电流 16A,1S 25A,2S
1分钟工频耐压 42KV 42KV
15分钟直流耐压 53KV 53KV
雷电冲压耐压(BIL) 75KV 75KV
最小电晕起始电压 11KV 19KV
